Pli

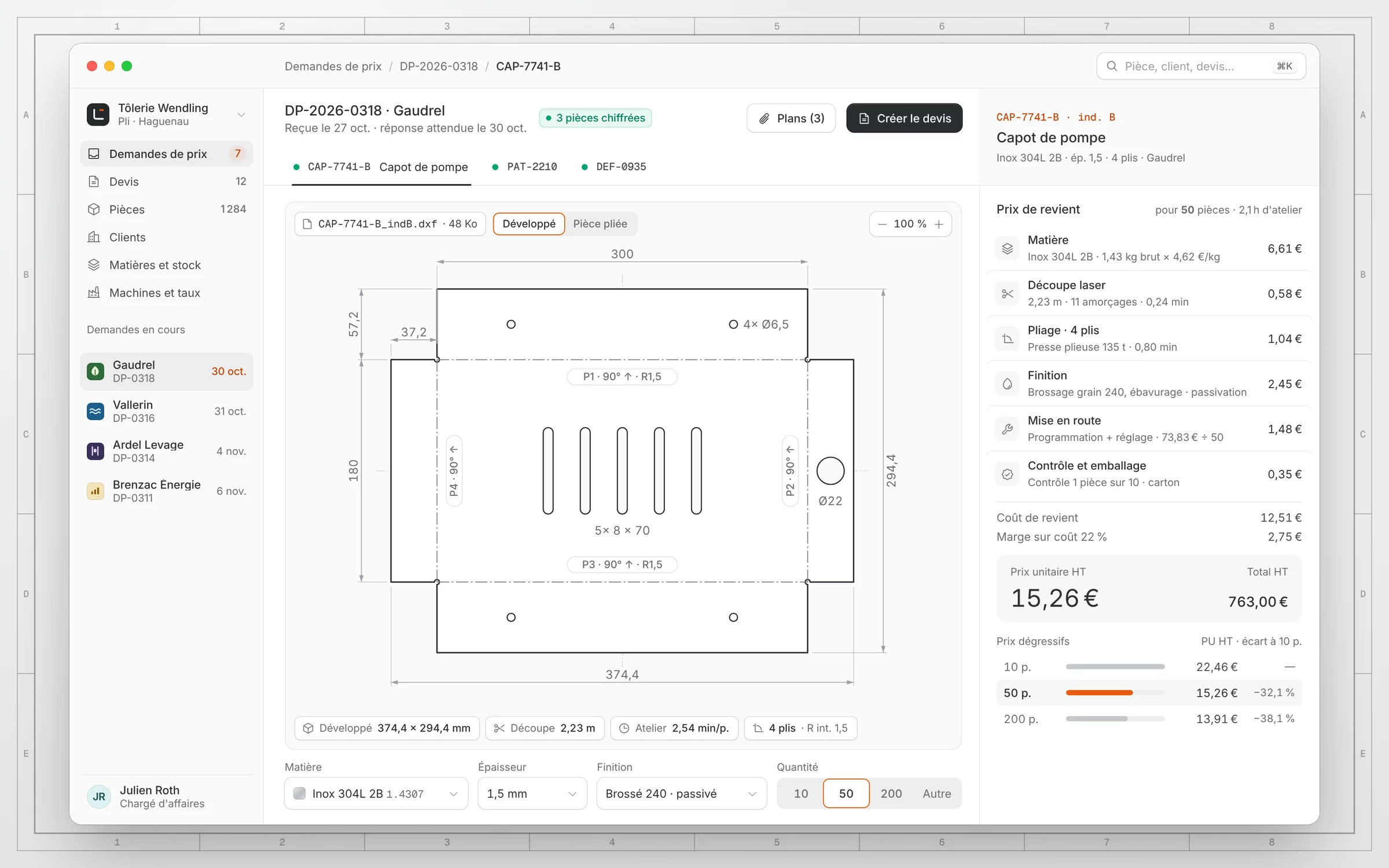

Pli en vue d'ensemble : le plan déplié du capot, les paramètres et le prix ligne à ligne

Année: 2026
Type: Concept
Domaine: Industrie · Tôlerie
Services: Outil de devis sur mesure · UX/UI

Un devis de tôlerie, c'est une pièce qu'on fabrique d'abord sur le papier.

Un atelier de tôlerie, à Haguenau, découpe, plie et finit l'inox, l'acier et l'alu pour des fabricants de machines. Le chargé d'affaires y reçoit chaque semaine des demandes de prix : un plan, une matière, des quantités. Il chiffre dans un classeur hérité du chef d'atelier, puis refait le devis dans Word. Pli remplace les deux.

Le prix d'une pièce découpée et pliée ne s'invente pas : il se déduit de la pièce. Nous voulions un outil où le chargé d'affaires voit le prix se construire sous ses yeux, opération par opération, et où chaque ligne renvoie à ce que l'atelier fera vraiment. Le devis qui en sort doit pouvoir partir tel quel.

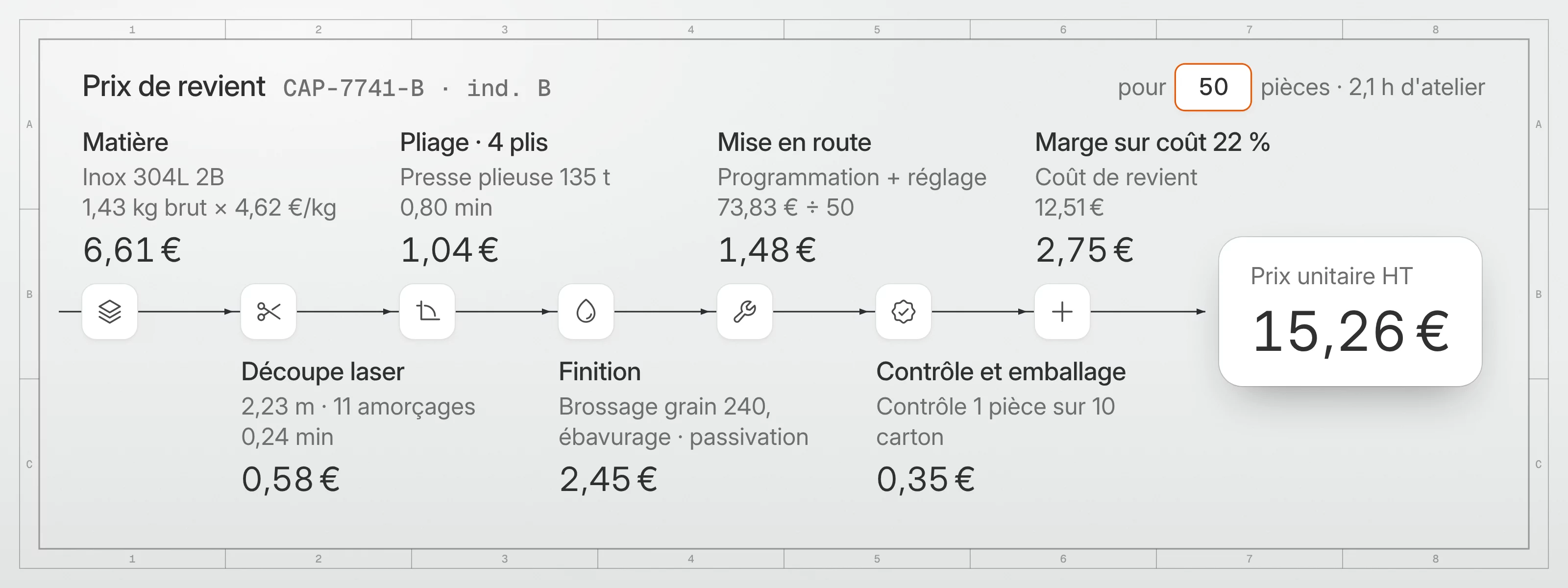

La gamme du prix, opération par opération, de la matière au prix unitaire de 15,26 €

Challenge

Tout le savoir du chiffrage tenait dans une seule tête.

Les taux de l'atelier : le coût d'une minute de laser ou de presse plieuse, recopié à la main d'une feuille à l'autre.
La lecture du plan : combien de mètres de découpe, combien de plis, quel flan de tôle avant pliage.
La mise en route : un coût fixe qui pèse lourd sur dix pièces et presque rien sur deux cents.
Le stock : quand la tôle manque, savoir quelle autre matière proposer, et ce qu'elle change au prix.

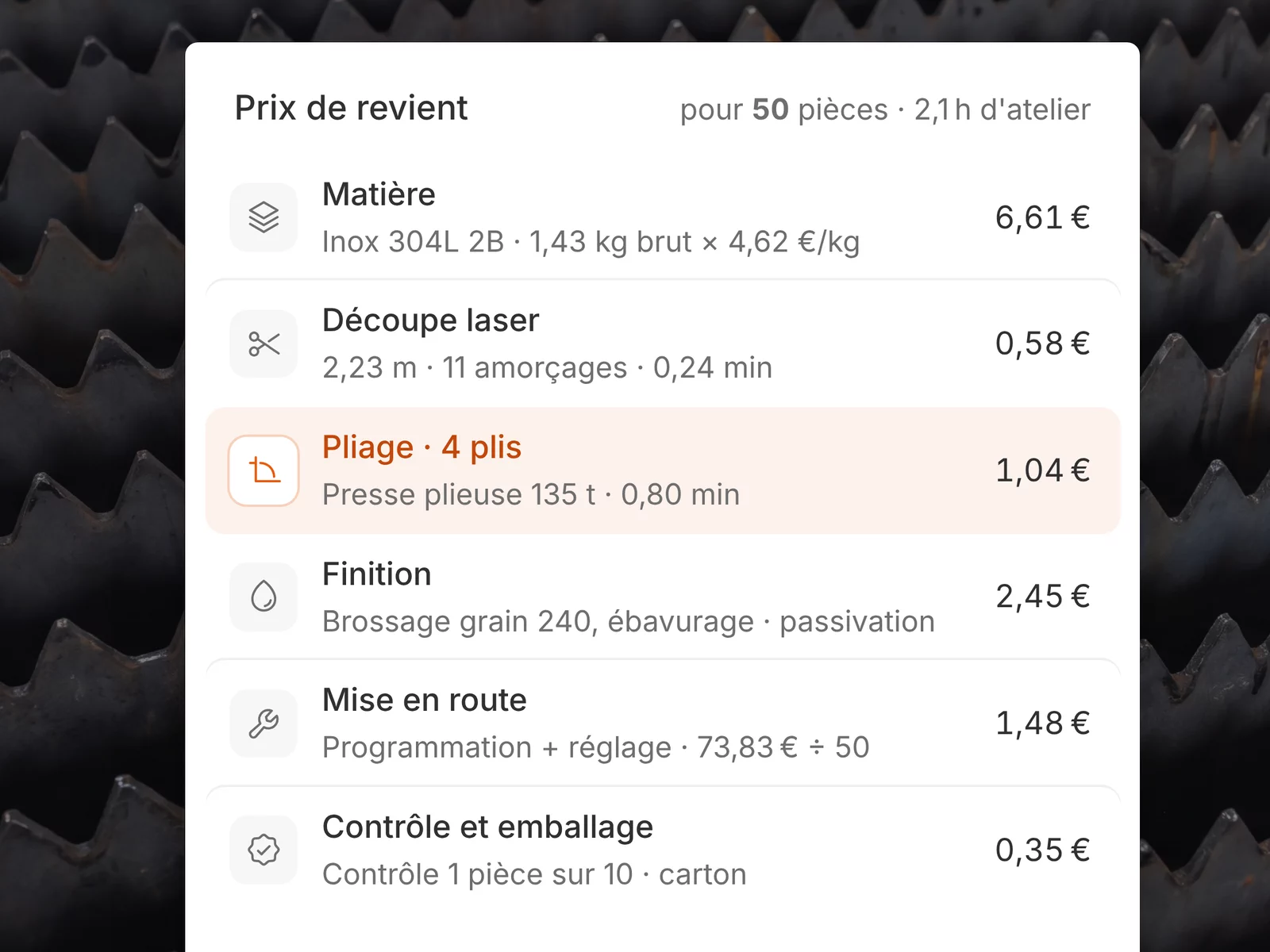

Le prix de revient ligne à ligne, avec le pliage survolé

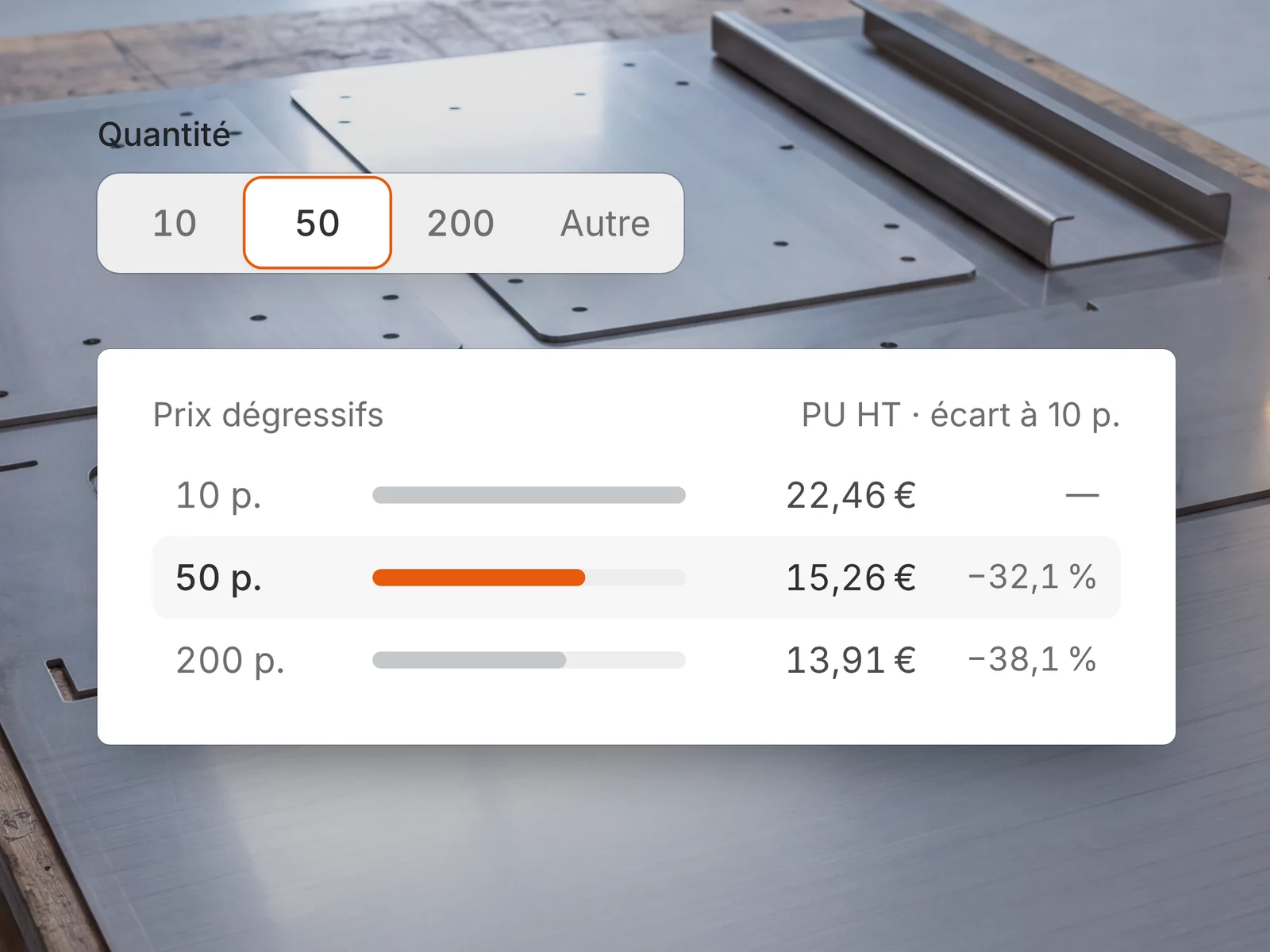

Les prix dégressifs à 10, 50 et 200 pièces

Solution

Le plan au centre, le prix ligne à ligne à côté.

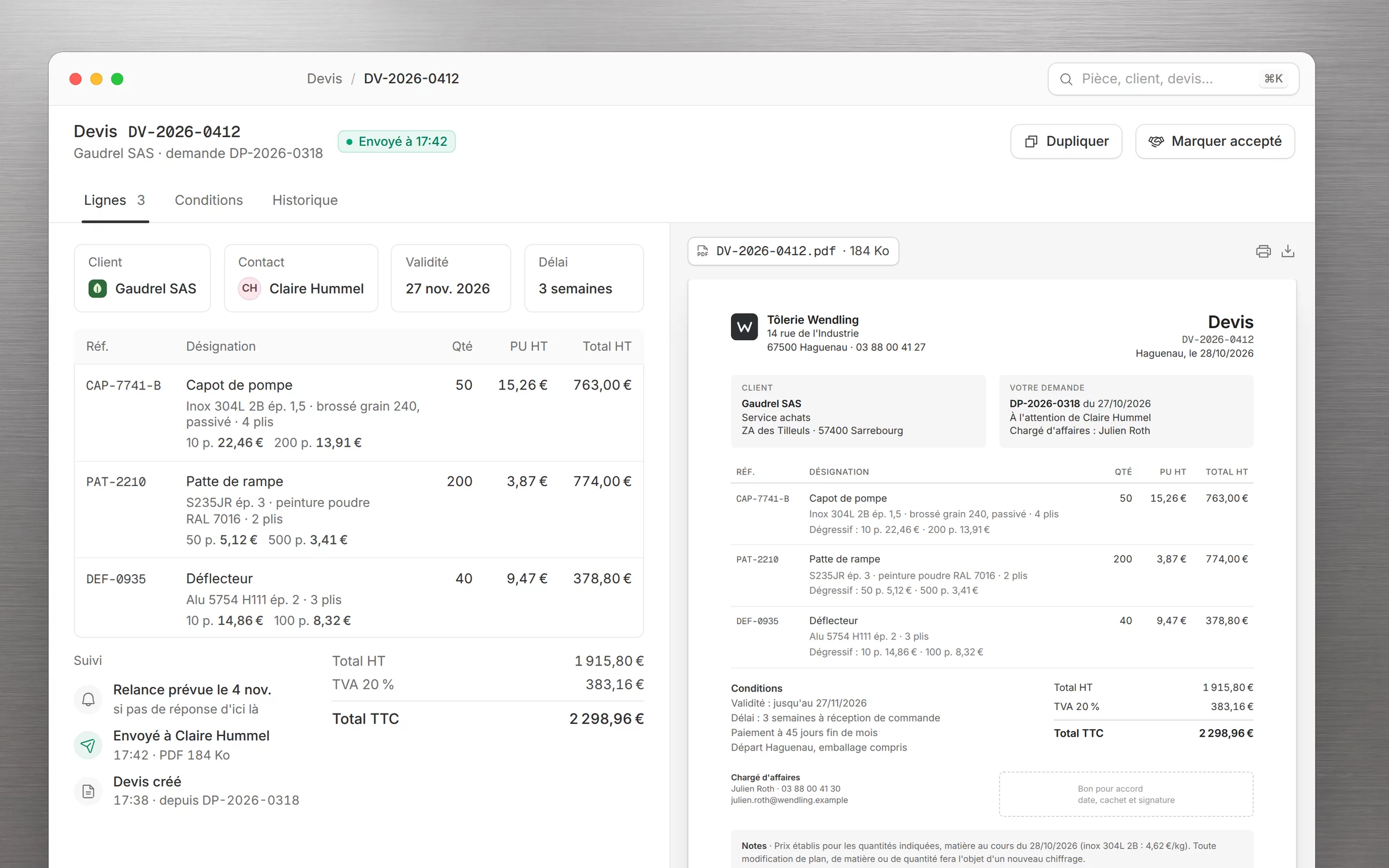

Le chargé d'affaires dépose le plan et choisit la matière, l'épaisseur, la finition et la quantité. Pli dessine la pièce dépliée et construit le prix : matière, découpe laser, pliage, finition, mise en route, contrôle, marge. Le devis part en PDF, sans repasser par un traitement de texte.

La pièce dépliée : le développé est tracé comme une vraie mise en plan, avec le contour de découpe, les lignes de pli et les cotes.
Chaque ligne s'allume sur la pièce : survolez « Découpe laser », le contour s'éclaire. Survolez « Pliage · 4 plis », les quatre plis s'allument.
Les prix dégressifs se calculent seuls : à 10, 50 ou 200 pièces, la mise en route se répartit. Dans la maquette, le prix unitaire passe de 22,46 € à 15,26 €, puis à 13,91 €.
Avant le prix, les cas limites : le plan pas encore arrivé, le plan en cours de lecture, la tôle en rupture avec une autre matière déjà chiffrée.

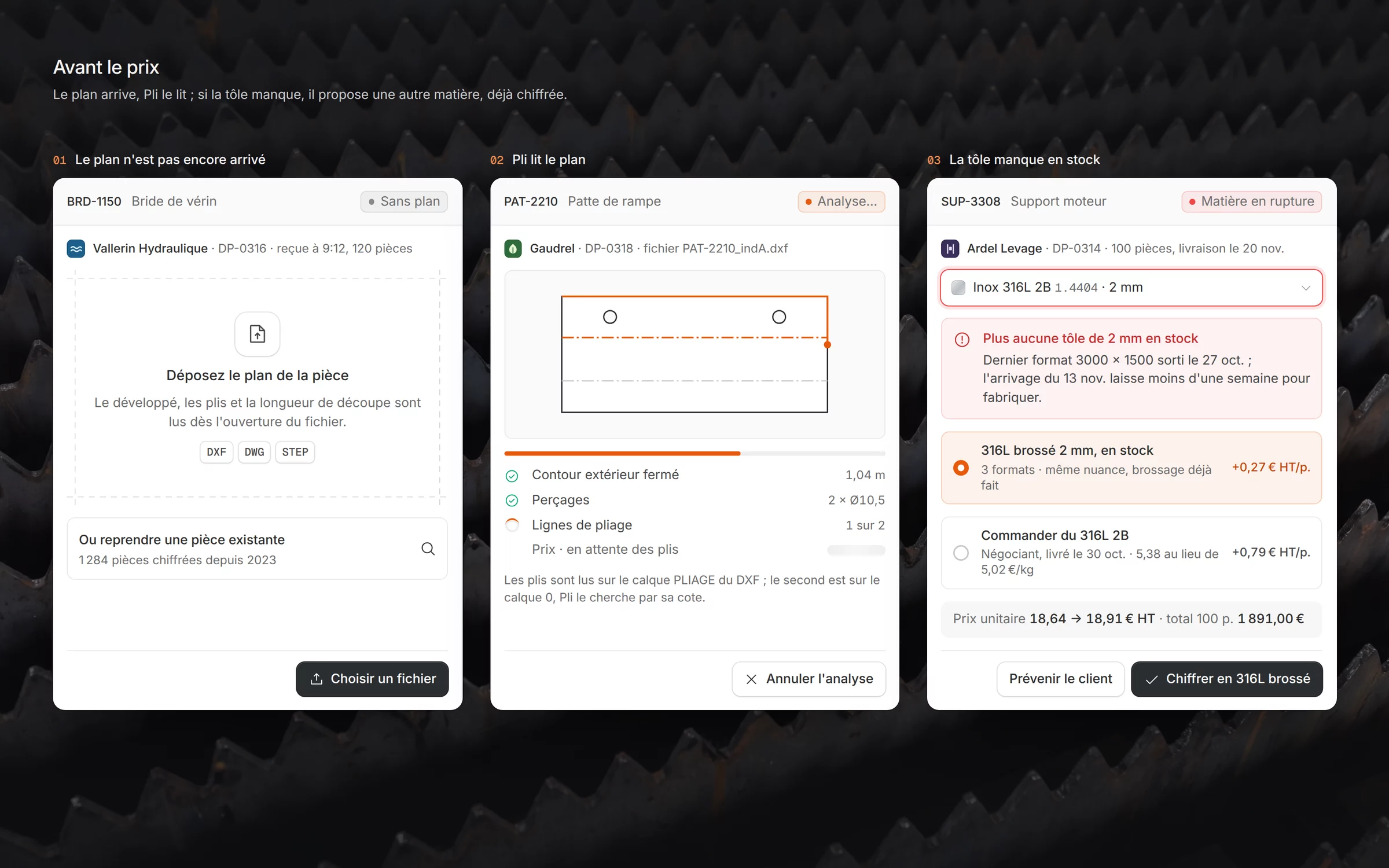

Avant le prix : le plan absent, la lecture du plan, la tôle en rupture et la matière de remplacement

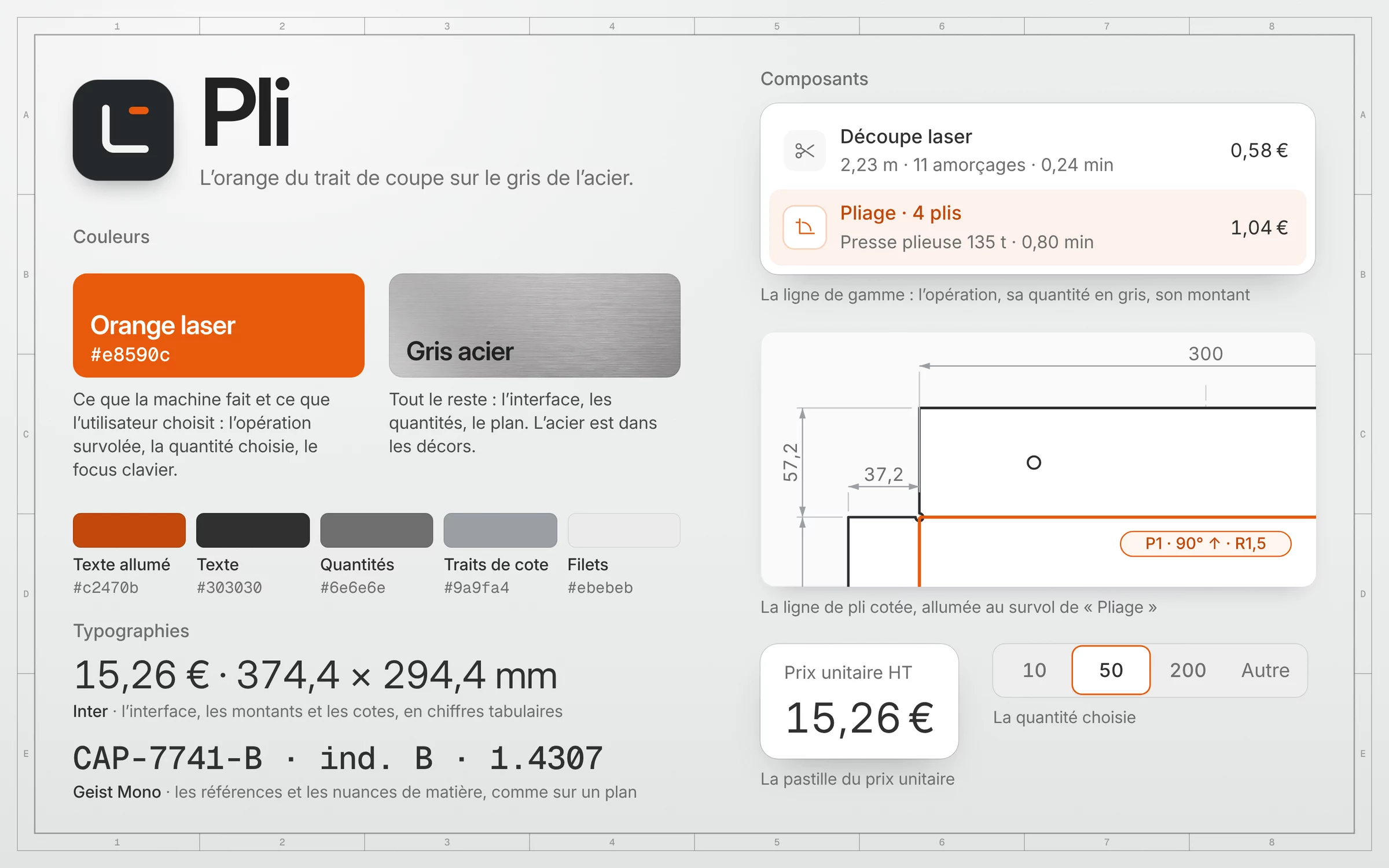

Choix de design

L'orange du trait de coupe sur le gris de l'acier.

Dans un atelier de tôlerie, la seule couleur vive est celle du laser qui découpe. Pli la garde pour ce que la machine fait et ce que l'utilisateur choisit. Le reste est en gris, et l'acier est dans les décors : le tirage du plan, la tôle brossée, le banc de découpe.

Un seul accent, l'orange du laser : l'opération survolée, la quantité choisie, le focus clavier.
Le prix se lit comme une gamme de fabrication : chaque ligne donne sa quantité physique en gris (kilos, mètres de découpe, plis, minutes) et son montant à droite.
Les références en chasse fixe : nuances de matière et numéros de pièce sont en Geist Mono, comme sur un plan. L'interface est en Inter.
Des cotes justes : le développé du capot est calculé, pas illustré. Le prix suit le même calcul que les totaux.
